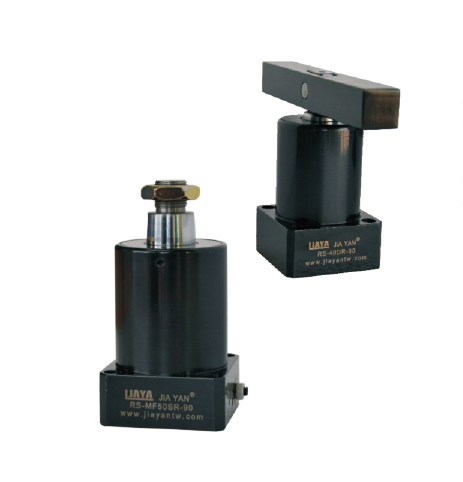

RS/HSC 油压转角缸

RS/HSC 油压转角缸

RS/HSC 油压转角缸

本产品适用于量产零件之专用机及加工中心治具，提高生产效率最佳帮手。

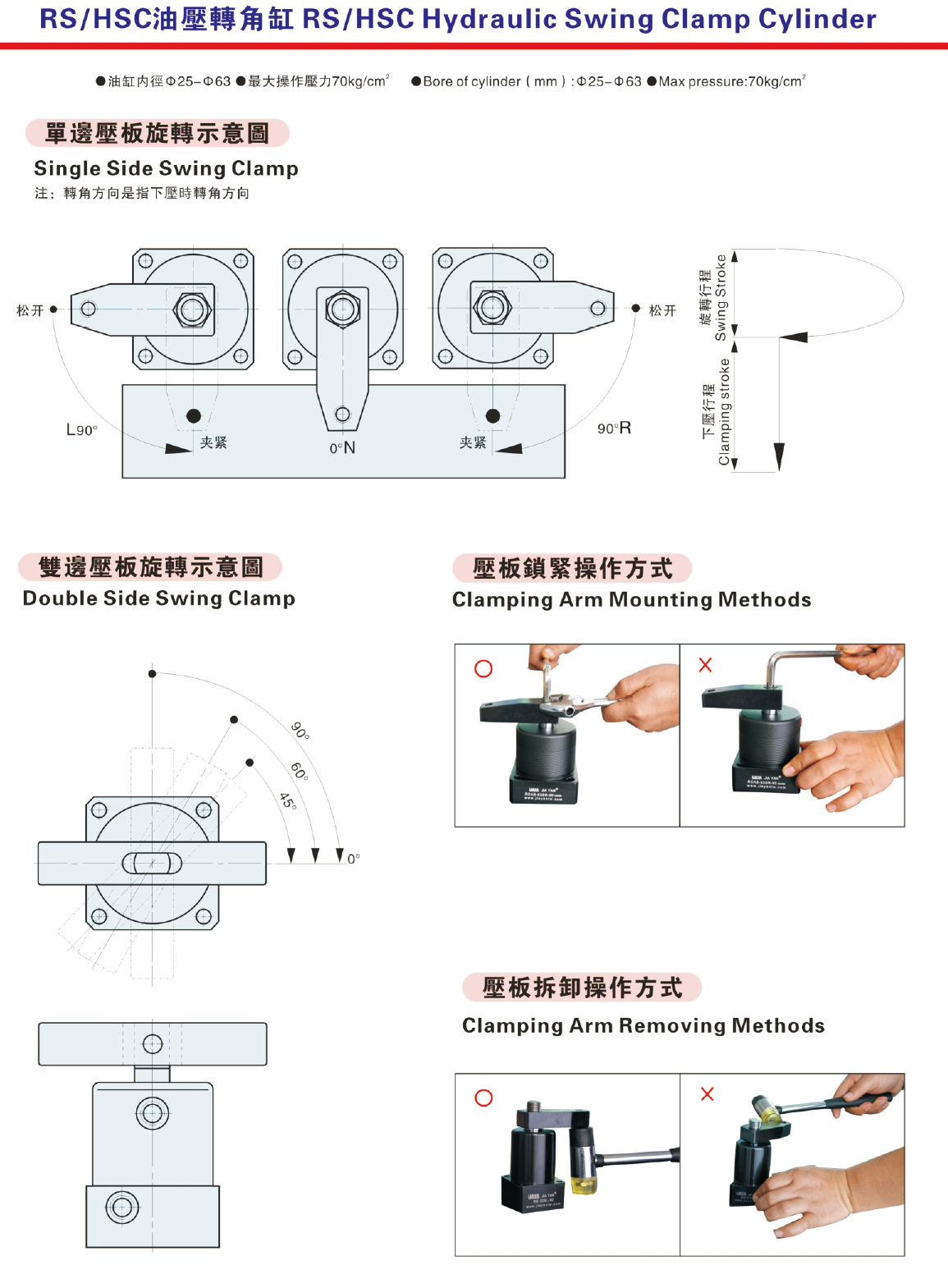

主要功能为油压缸作动时，活塞下压行程中压板会旋转到设计的角度，再沿着直线继续下压直到压板夹紧工件。

建议在使用油压转角缸时，请加装流量控制阀，避免速度过快，以及转角行程中，请勿夹持工件，导致缸体及内部零件的损坏。

压板需增加长度时，请勿大于原长之1.5倍。

缸体材质采用机械构造用碳素钢，内壁特殊加工处理，表面光滑，使用寿命长。

立即询价
详情

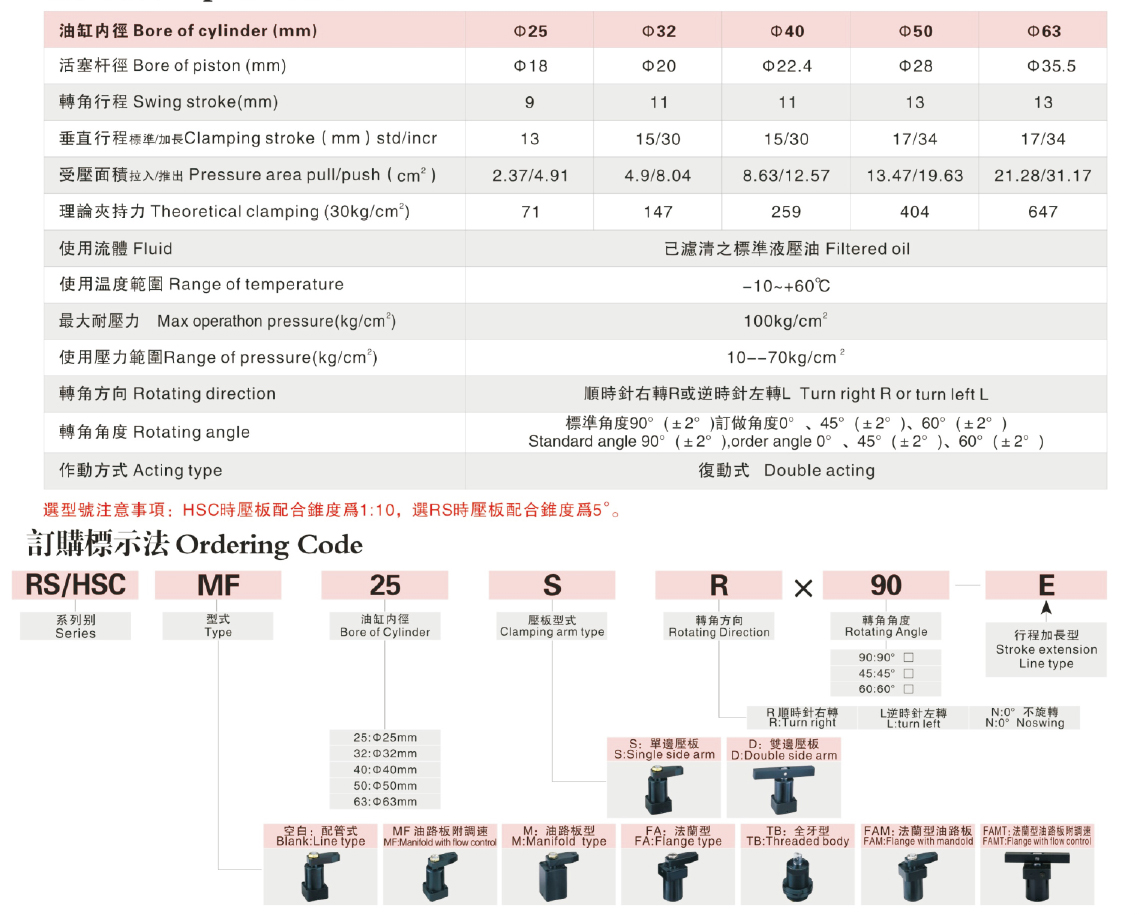

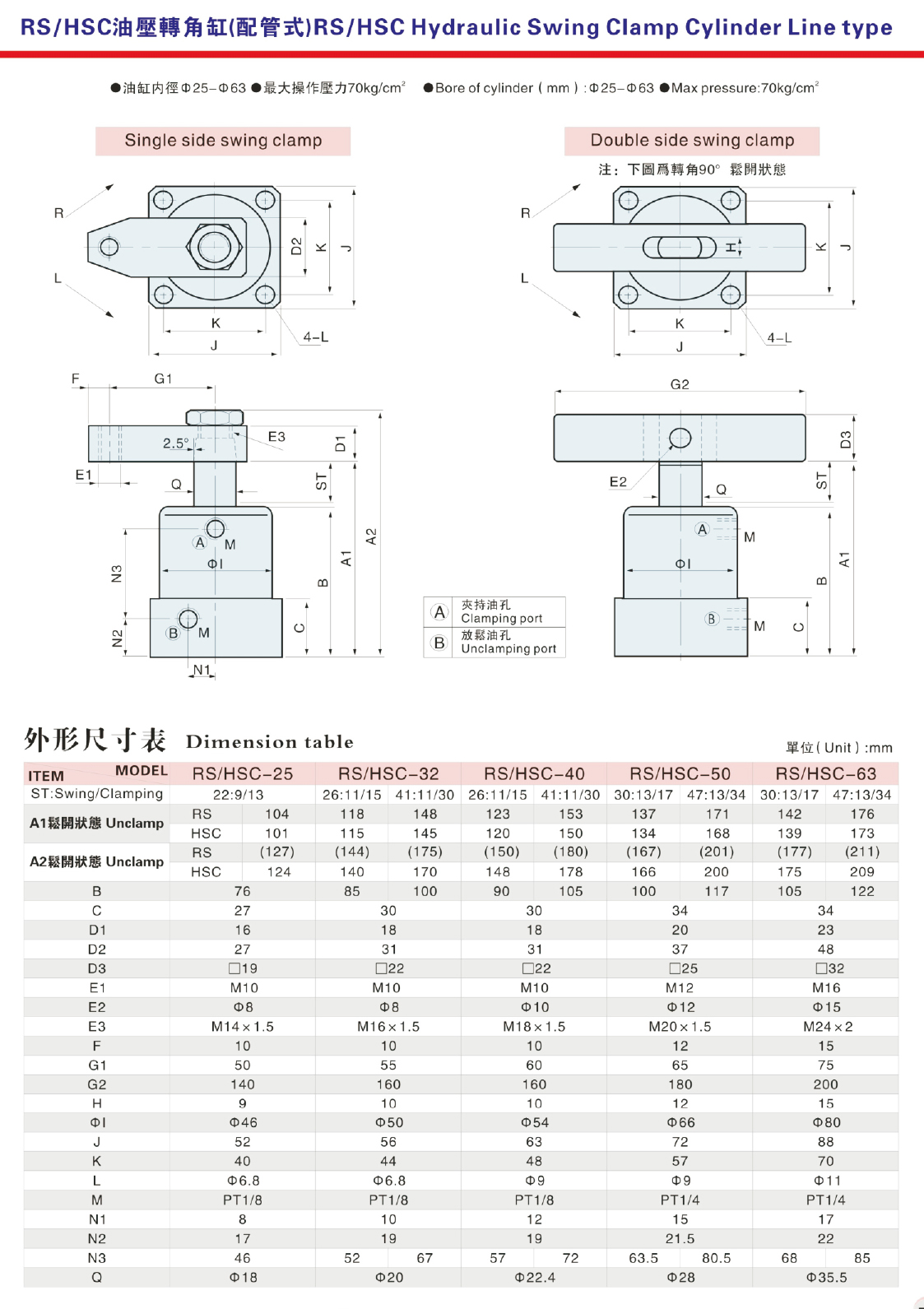

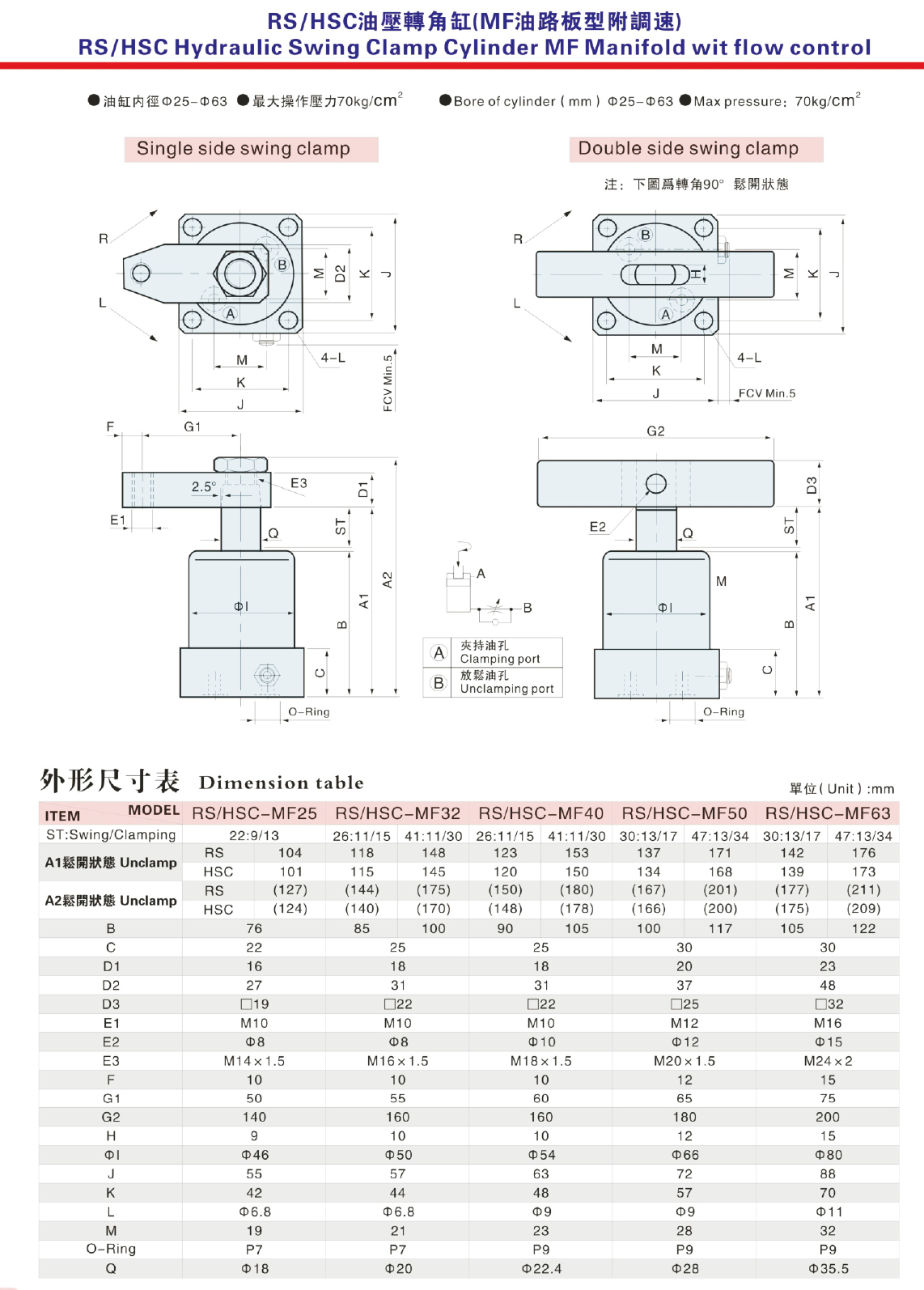

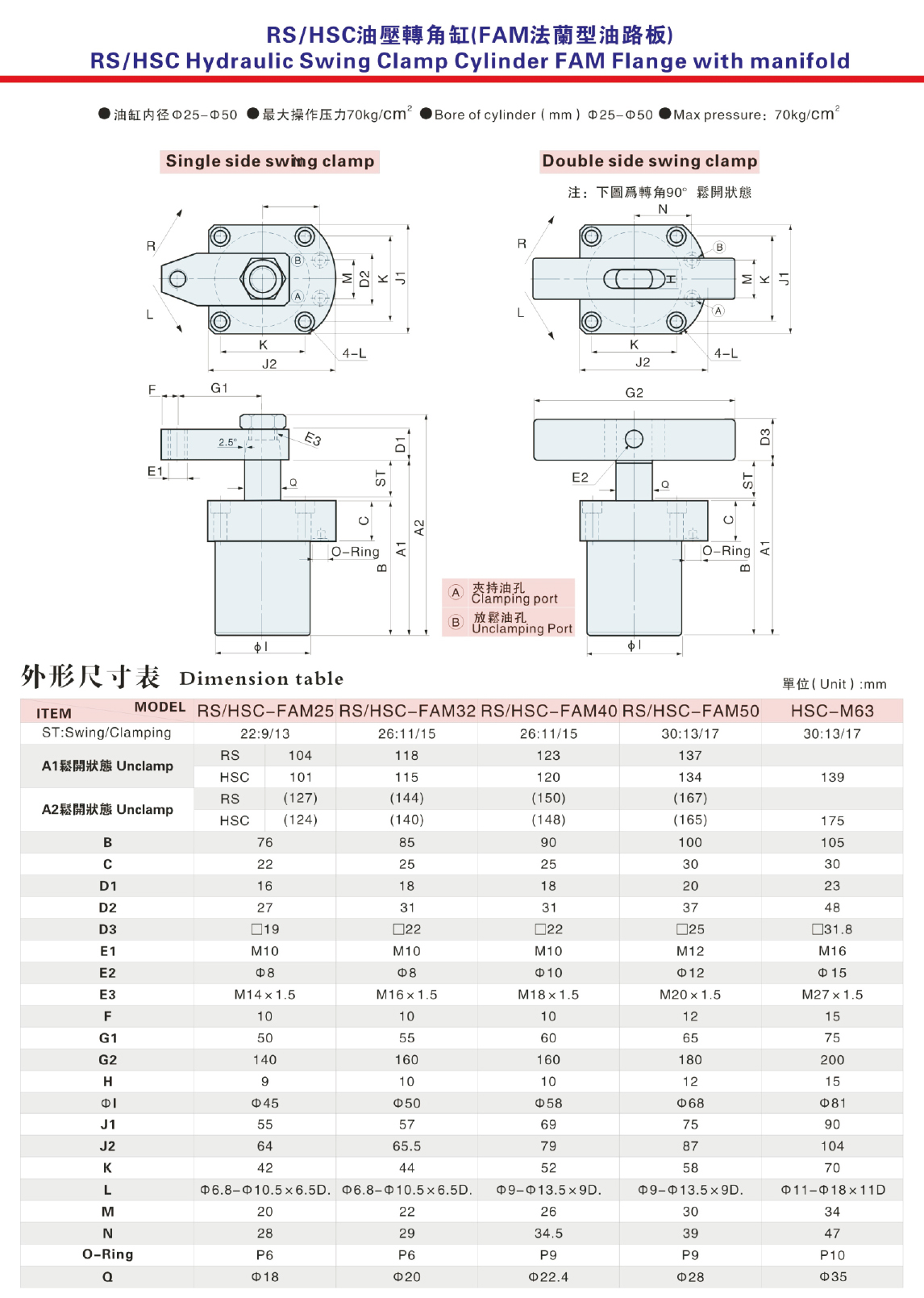

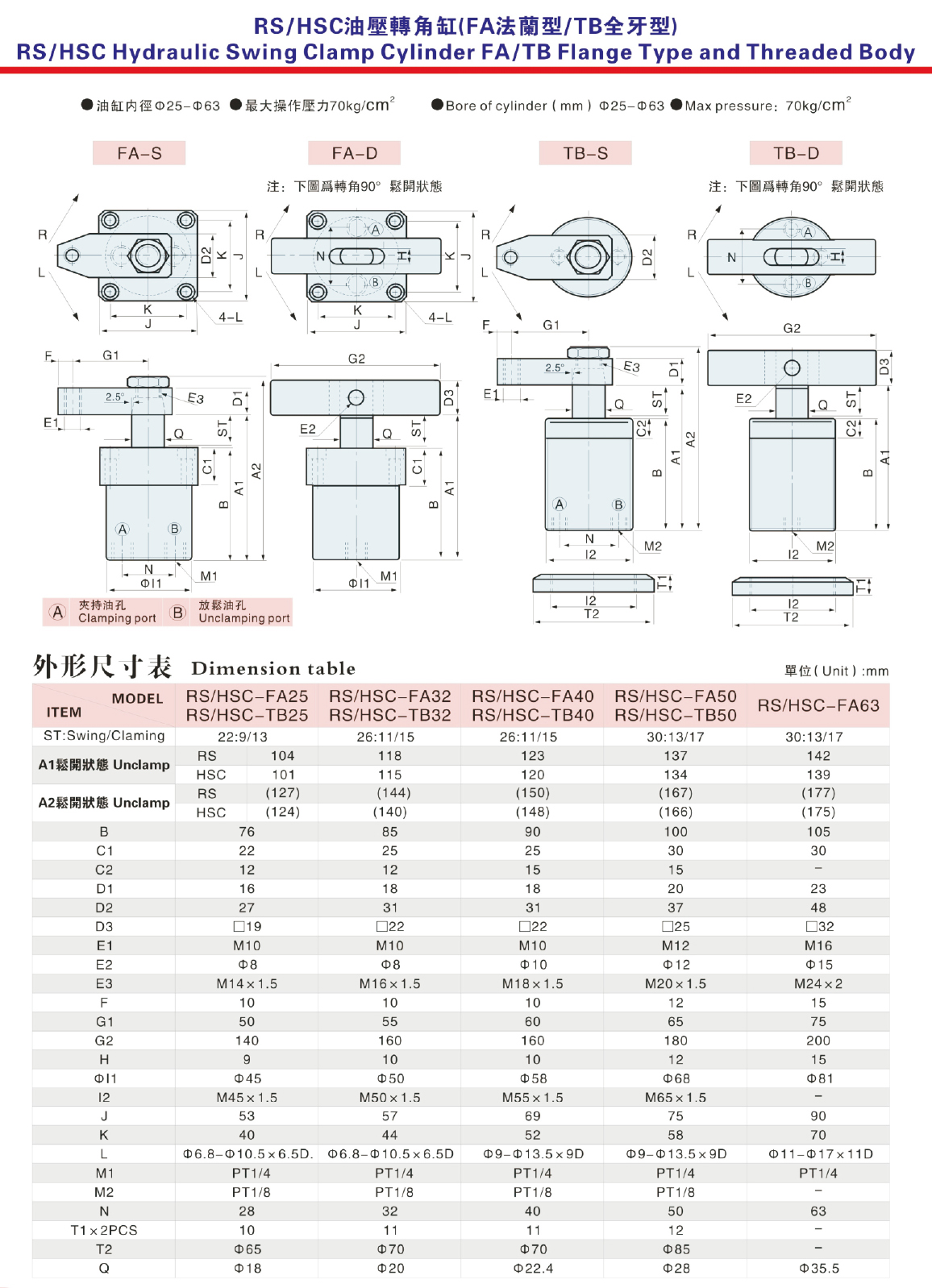

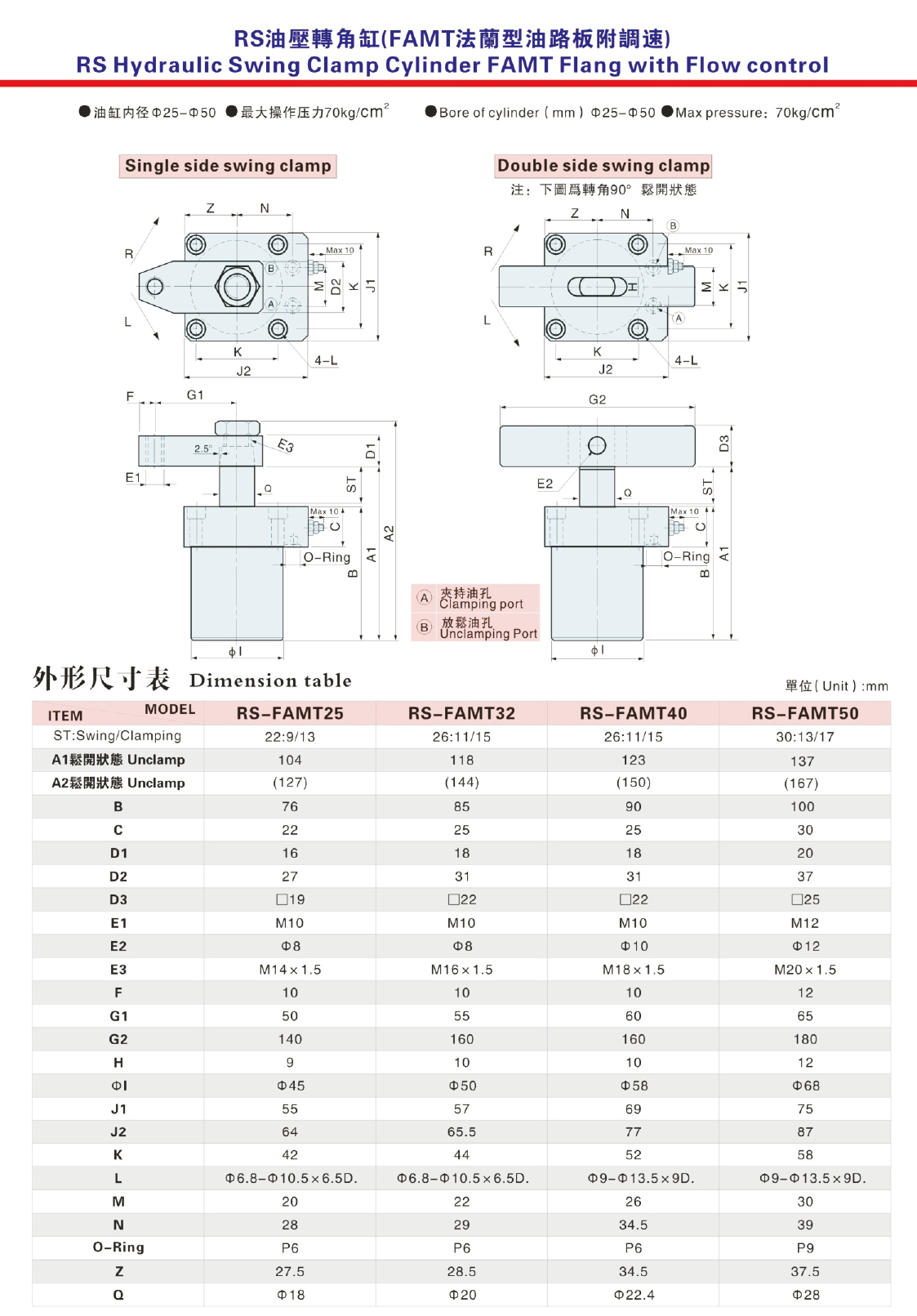

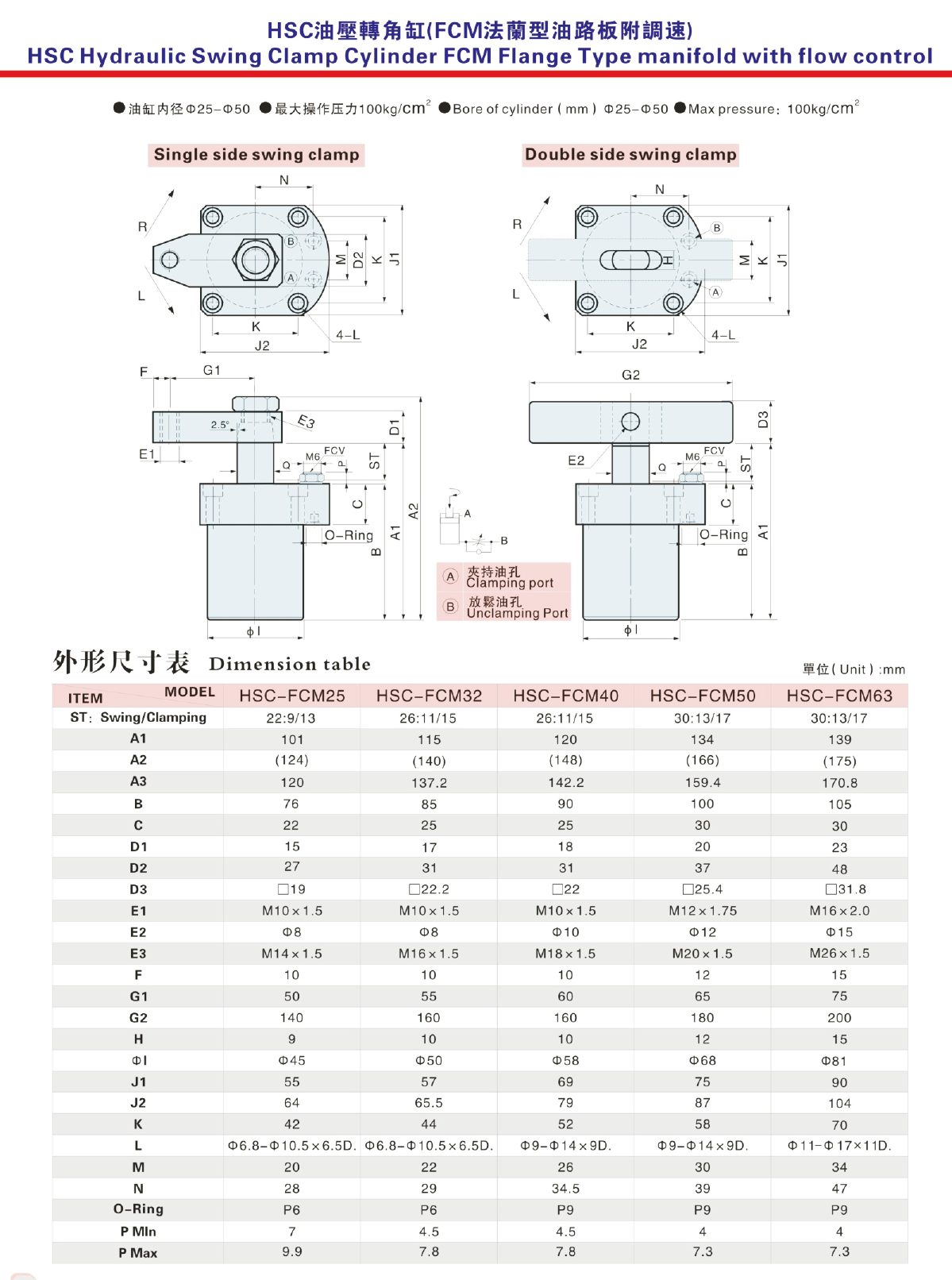

产品规格

油缸内径

Φ25

Φ32

Φ40

Φ50

Φ63

活塞杆径

Φ18

Φ20

Φ22.4

Φ28

Φ35.5

转角行程

9

11

11

13

13

垂直行程

13

15/30

15/30

17/34

17/34

受压面积 拉入/推出

2.37/4.91

4.9/8.04

8.63/12.57

13.47/19.63

21.28/31.17

理论夹持力(30kg/cm²)

71

147

259

404

647

使用流体

 标准液压油

最大耐压力

100kg/cm²

使用压力范围

10-70kg/cm²

转角方向

右转R或左转L

转角角度

标准角度90°，选择角度 0°、 45°、 60°

作动方式

复动式
