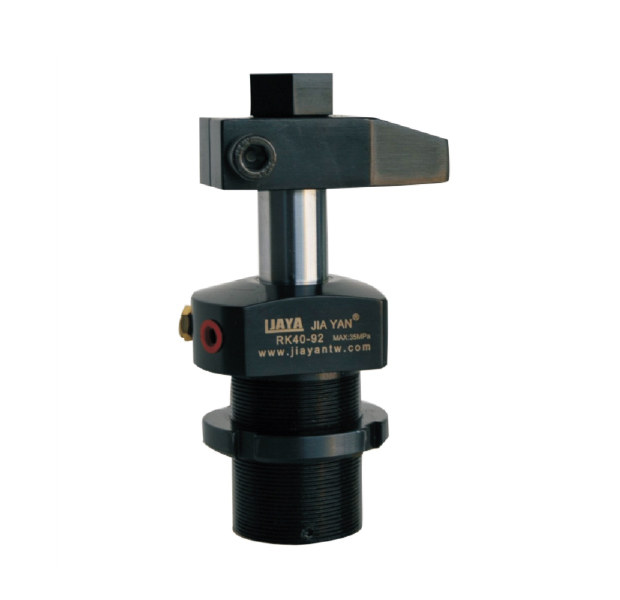

RK 40 外螺纹高压转角缸
RK 40 外螺纹高压转
产品简介
•外螺纹缸体可以使你很方便地将油缸直接安装在工装夹具的平板上，此些列有单动和复动式两种。
•往复式的特点：夹紧与松卸全靠油路来控制，按照换向阀的方向交替来控制转角缸的夹紧和松卸。
•单动式的特点：内部系统化比较简单，没有卸载系统，卸载时靠弹簧回力完成松卸，外部管路的阀门及附件较少，使配套系统比较简单。单动式可以空载回程。
•缸体材质采用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。
•压板需要增加长度时，勿大于原长度的1.5倍。
详情
产品规格 （单动系列）
油缸类型 |
040LS-22 |
040LS-52 |
040LS-92 |
040LS-121 |
040LS-202 |
040RS-22 |
040RS-52 |
040RS-92 |
040RS-121 |
040RS-202 |
|
油缸内径（mm） |
Φ14 |
Φ22 |
Φ32 |
Φ32 |
Φ45 |
垂直行程（mm） |
8 |
10 |
12 |
13 |
14 |
总行程（mm） |
16.5 |
22.6 |
22.1 |
28.4 |
27.9 |
受压面积拉入(cm²) |
0.75 |
1.79 |
3.13 |
4.24 |
7.86 |
理论加持力(250kg/ cm²) |
180kgs |
445kgs |
780kgs |
1060kgs |
1960kgs |
使用流体 |
已滤清之标准液压油 |
||||
使用压力范围(kg/ cm²) |
35-2500kg/ cm² |
||||
转角角度 |
标准角度90°，选择角度0°、 45°、 60°,可定制 |
||||
产品规格 （复动系列）
油缸类型 |
040LD-22 |
040LD-52 |
040LD-92 |
040LD-121 |
040LD-202 |
040RD-22 |
040RD-52 |
040RD-92 |
040RD-121 |
040RD-202 |
|
油缸内径（mm） |
Φ14 |
Φ22 |
Φ32 |
Φ32 |
Φ45 |
垂直行程（mm） |
8 |
10 |
12 |
13 |
14 |
总行程（mm） |
16.5 |
22.6 |
22.1 |
28.4 |
27.9 |
受压面积拉入/推出 (cm²) |
0.75/1.53 |
1.79/3.79 |
3.13/8.03 |
4.24/8.03 |
7.86/15.89 |
理论加持力(250kg/ cm²) |
180kgs |
445kgs |
780kgs |
1060kgs |
1960kgs |
使用流体 |
已滤清之标准液压油 |
||||
使用压力范围(kg/ cm²) |
35-2500kg/ cm² |
||||
转角角度 |
标准角度90°，选择角度0°、 45°、 60°,可定制 |
||||
