RSU上法兰配管式空压转角缸

RSU上法兰配管式空压转角缸

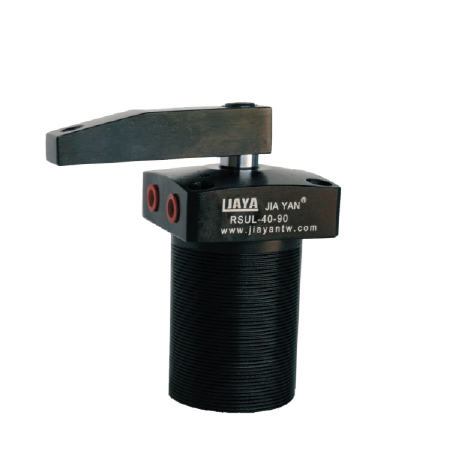

上法兰配管式空压转角缸

产品简介

• 本产品主要功能为夹紧工装，所有的压缩空气会通过法兰孔进出。

•此空压缸缸体为铝合金材料，并进行了发黑处理，表面热处理增加了耐磨性。

•法兰的上表面有四个用于安装的螺丝孔。

•活塞杆与工装用圆螺母联接。

•压板需要增加长度时，请勿大于原长度的1.5倍。

立即询价
详情

Specification 产品规格



气缸类型

RSU-25

RSU-32

RSU-40

RSU-50

RSU-63

气缸内径

Φ25

Φ32

Φ40

Φ50

Φ63

活塞杆径

Φ14

Φ16

Φ16

Φ20

Φ20

转角行程

13

16

15

17

15

垂直行程

14

14

15

15

15

受压面积拉入/推出

3.4/4.91

6.04/8.04

10.56/12.57

16.49/19.63

28.03/31.17

理论加持力

16kgs

30kgs

50kgs

85kgs

140kgs

使用流体

已滤清之压缩空气

最大耐压力

10kg/cm²

使用压力范围

4-7kg/cm²

转角方向

顺时针右转或逆时针左转

转角角度

标准角度90°（±2°），选择角度0°（±2°）、 45°（±2°）、 60° （±2°）

作动方式

复动式

固定方式

上法兰式
