Specification
Bore of Cylinder (mm) |
Φ25 |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Bore of Pison |
Φ14 |
Φ16 |
Φ20 |
Φ20 |
Φ20 |
Press Area pull/push |
3.37/4.91 |
6.03/8.04 |
10.56/12.57 |
16.49/19.63 |
28.03/31.17 |
Theoretical Clamping Force 5kg/cm² |
16 |
30 |
50 |
85 |
140 |
Swing Stroke (mm) |
9 |
11 |
13 |
||
Clamping Stroke (mm) std/ extention |
13 |
15/30 |
17/43 |
||
Fluid |
Filtered Air |
||||
Max Pressure (kg/cm²) |
10kg/cm² |
||||
Normal Operation Pressure |
1---7kg/cm² |
||||

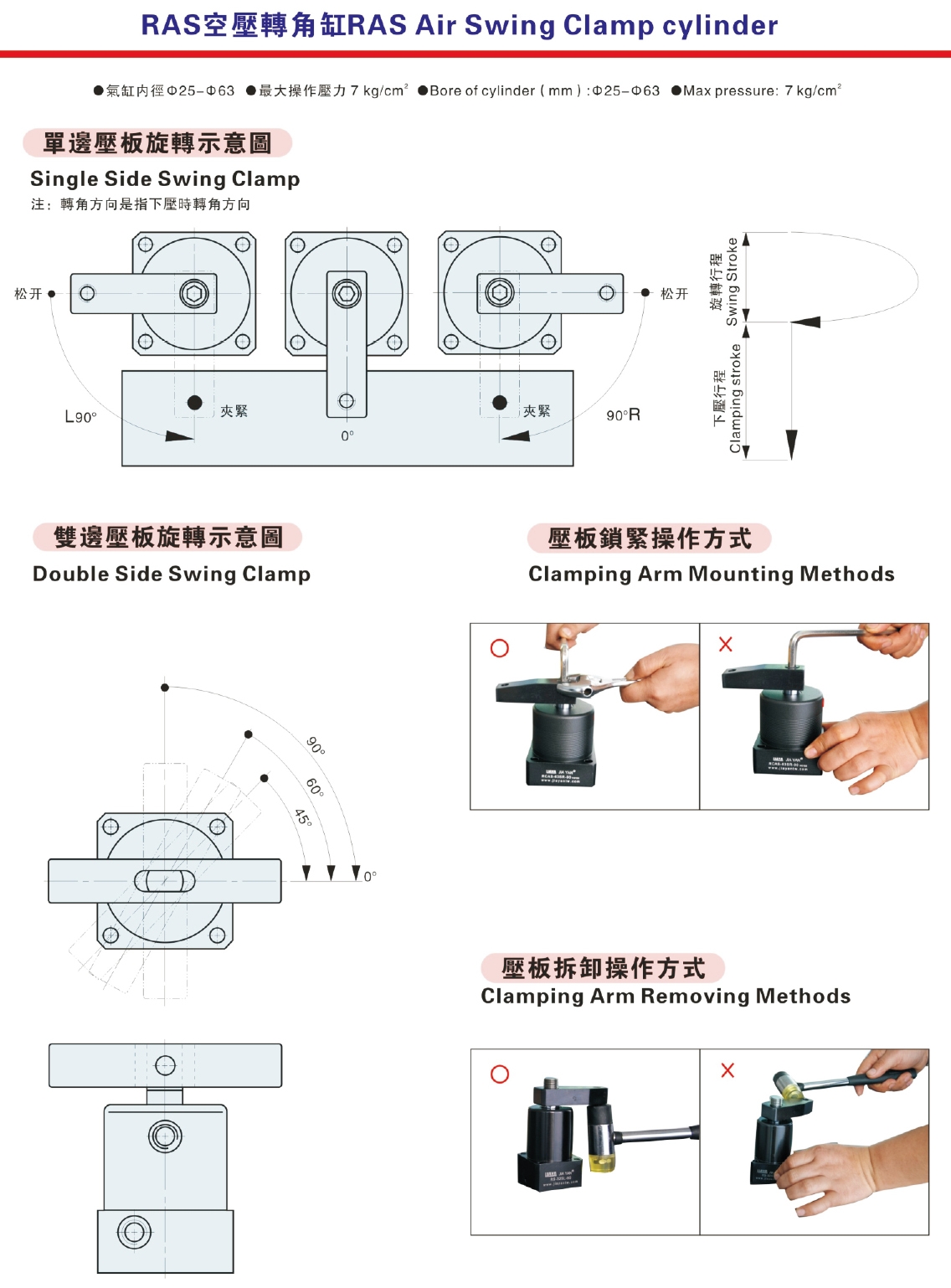

Rotating Direction |
Turn Right or Turn Left |
||||
Rotating Angle |
Standard angle 90°,Optinal angle 0°, 45°,60° |
||||
Acting Type |
Double Acting |
